HTF型消防高溫排煙風機

文章來源：消防高溫排煙風機作者：消防高溫排煙風機小編發布時間：2018-04-07 10:58:53 瀏覽次數：22204

[導讀]：HTF型消防高溫排煙風機可作為各種建筑物專業用消防排煙，也可以用于樓房、礦井、涵洞、地下鐵路等排煙風機，如地下車庫，平時做排風換氣用，需要時作為大風量排煙用，也可以用于烘烤暖房高溫氣體的傳送。該產品具有性能穩定、質量可靠、風量大、噪聲低、能耗小、節能效果顯著等特點。符合《高層建筑、民用建筑設計防為規范》GBJ500-45-95的規定，是城鎮建設消防排煙通風換氣的一種不可缺少的新型風機。▶ 語音朗讀

HTF型消防高溫排煙風機概述

HTF型消防高溫排煙風機其基本形式為軸流式結構，采用耐高溫電機，配設專用的電機冷卻系統，產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續運轉20小時/次不損壞，可用于通風排煙兩用。

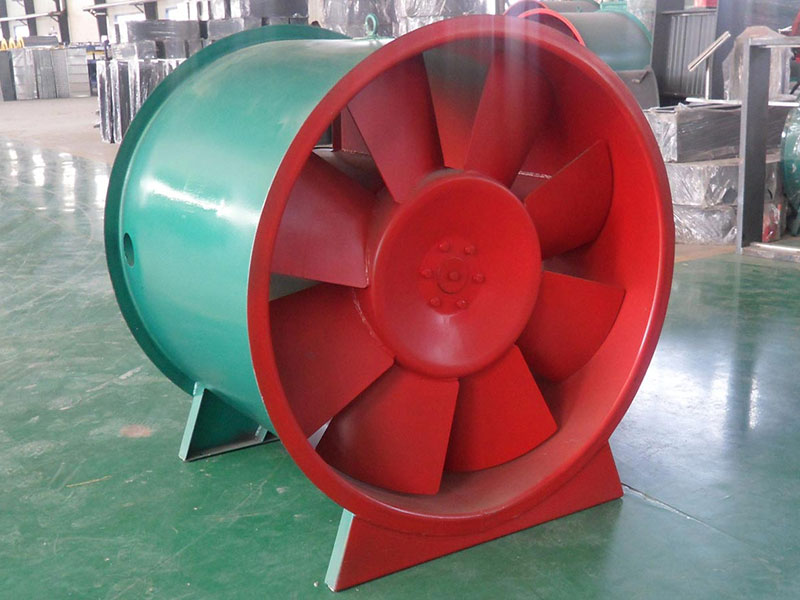

HTF型消防高溫排煙風機

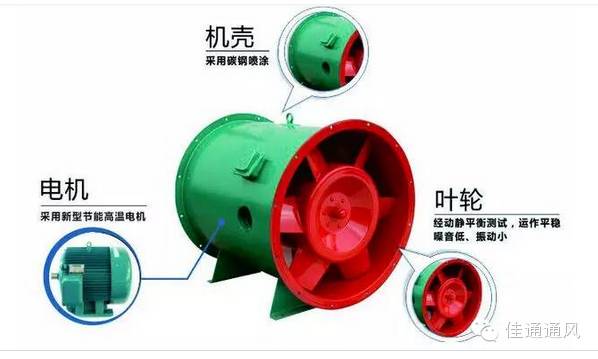

HTF型消防高溫排煙風機配置

1、標準配置

葉輪；機殼(風筒、導葉、內筒、電機支架)；電機；冷卻葉輪；底腳；冷卻風管。風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。外筒法蘭為采用整體翻邊旋壓而成.

2、備選件及附件(訂貨時注明是否購買)

減振設備；控制箱；網罩；對接法蘭。

HTF型消防高溫排煙風機性能參數

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
HTF-I-4	2900	6500 5200 4600	410 490 520	1.5	1.8/1.3	77	76
HTF-I-4	1450	3250 2600 2300	102 122 130	0.55	1.8/1.3	73	69
HTF-I-4.5	2900	7900 5800 500	510 590 670	2.2	2.4/2	78	88
HTF-I-4.5	1450	3950 2900 2500	127 147 167	0.75	2.4/2	74	80
HTF-I-5	2900	9824 8861 6817	510 610 752	3	3/2.4	80	110
HTF-I-5	1450	4912 4431 3410	127 153 188	1.1	3/2.4	75	96
HTF-I-5.5	2900	15200 12000 10900	398 592 621	4	4/3	86	135
HTF-I-5.5	1450	7600 6000 5450	100 148 155	1.5	4/3	75	115
HTF-I-6	2900	16090 15102 13197	510 610 760	5.5	5.5/4.5	86	164
HTF-I-6	1450	8045 7551 6599	127 153 190	1.5	5.5/4.5	75	130
HTF-I-6.5	1450	21500 18000 15300	425 620 680	5.5	5.5/4	88	180
HTF-I-6.5	960	14235 11918 10130	187 272 298	2.2	5.5/4	80	165
HTF-I-7	1450	24380 22439 18908	610 655 728	7.5	8/6.5	88	208
HTF-I-7	960	16141 14865 12518	267 287 319	3	8/6.5	80	189

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
HTF-I-8	1450	31421 29172 26012	600 661 723	7.5	8/6.5	89	230
HTF-I-8	960	20800 19314 17222	263 290 317	3	8/6.5	80	211
HTF-I-9	1450	33510 32297 27513	562 668 840	11	11/9	90	284
HTF-I-9	960	22186 21383 18216	246 293 368	4	11/9	81	230
HTF-I-10	1450	45679 40000 35000	630 690 770	11	11/9	88	310
HTF-I-10	960	30255 26483 24019	276 302 338	5.5	11/9	80	265
HTF-I-11	1450	51552 50128 48500	580 647 690	15	16/13	92	380
HTF-I-11	960	35664 37596 36375	326 364 387	5.5	16/13	83	335
HTF-I-12	960	62763 59300 55651	624 680 740	18.5	17/8	93	480
HTF-I-12	720	47072 44475 43311	351 383 416	11	17/8	83	430
HTF-I-13	960	74708 65370 56031	600 710 807	18.5	17/8	94	520
HTF-I-13	720	56031 49027 42023	338 399 454	11	17/8	/84	470
HTF-I-15	960	93800 86115 76041	623 710 819	22	25/12	95	650
HTF-I-15	720	70350 64586 57031	350 410 461	11	25/12	85	585

注：雙速風機重量參考同號中高速風機的重量。

HTF(A)型風機外尺寸表(單位:mm)

機號	D1	D2	D3	M1	M2	M3	M4	L(Ⅰ型)	L(Ⅱ型)	n-Φ1	4-Φ2	H	H1	ΦA	B	B2
4	410	446	476	340	380	200	300	580	600	8-8.5	Φ12.5	265	1040	890	600	60
4.5	460	496	526	350	390	250	350	600	640	8-8.5	Φ12.5	290	1060	890	650	60
5	510	551	586	380	420	300	400	650	650	8-8.5	Φ12.5	316	1120	1000	700	60
5.5	560	601	636	470	510	400	500	680	680	10-10.5	Φ12.5	352	1150	1000	750	60
6	610	656	696	540	580	400	500	700	700	10-10.5	Φ14.5	378	1170	1000	800	60
6.5	660	706	746	570	610	400	500	800	800	10-10.5	Φ14.5	402	1270	1220	850	80
7	710	756	796	570	610	500	600	800	870	10-10.5	Φ14.5	428	1270	1220	950	80
8	810	856	896	570	610	500	600	800	870	12-12.5	Φ14.5	488	1310	1340	1050	80
9	910	956	996	580	640	600	700	860	900	12-12.5	Φ16.5	538	1370	1650	1150	80
10	1010	1056	1096	580	640	600	700	860	900	12-12.5	Φ16.5	600	1530	1650	1250	80
11	1110	1158	1200	580	640	700	800	900	960	14-12.5	Φ16.5	650	1590	1800	1400	100
12	1210	1258	1298	730	800	800	900	1200	1200	14-12.5	Φ16.5	700	1650	1800	1500	100
13	1310	1363	1408	730	800	900	1000	1200	1200	16-12.5	Φ18.5	750	1650	1800	1600	100
15	1510	1563	1608	730	800	1040	1200	1200	1200	18-12.5	Φ18.5	850	1650	2500	1800	100

注:屋頂式風機基礎高度應≥250mm

HTF(A)型風機配帶消聲器外形尺寸表［配帶圖示消聲器后風機可降噪約8-20dB(A)（單位:mm）

機號	進風端消聲器L1	出風端消聲器L2
3.5-6.5	500、700、1000	500、700、1000
7-10	750、1000、1250	750、1000、1250
11-15	1000、1250、1500	1000、1250、1500

注：消聲器長度可根據用戶要求及消聲量選取，除表中規定尺寸外，也可選擇所需尺寸。

HTF型消防高溫排煙風機主要特點

1、耐高溫、強度高該風機排放高溫氣體，設有專門的電機冷卻系統，可在高溫下連續運行。

2、結構合理，構造簡單：

3、排煙風機選用主要控制參數為工作溫度，風量，全壓，效率，噪聲，電機功率，轉速及軸功率。

4、排煙通風機在介質溫度不高于85℃的條件下應能長期正常運行。

5、排煙通風機應保證：當輸送介質溫度在280℃時能連續工作30min，并在介質溫度冷卻至環境溫度時仍能連續正常運轉。

6、在額定轉速下，在工作區域內，通風機的實測壓力曲線與說明書中給定的曲線應滿足下列規定:

7、軸流式排煙通風機在規定的流量下，所對應的壓力值偏差為±5%。

8、離心式排煙通風機在規定的流量下，所對應的壓力值偏差為±5%.

9、排煙通風機在說明書中給定的工況點下的比A聲級噪聲限值應符合JB/T8690-1998的規定。

10、排煙風機可采用普通鋼制離心式通風機或專用排煙軸流式通風機。排煙風機規格按《高層民用建筑設計防火規范》中的規定。排煙風機最小風量為7200m/h，最大風量不宜超過60000m/h(指一個排煙分區的最大風量)。

11、排煙風機風量應按所需要的風量值增加不小于10%~20%的富裕量。

12、防煙加壓通風機的風壓值應按排煙系統最不利環路進行計算，并保證在防煙樓梯間內余壓值40～50Pa。前室、合用前室、消防電梯前室、避難層等內部的余壓值25～30Pa。

13、消防排煙風機應符合現行標準JB/T10281-2001《消防排煙通風機技術條件》。

14、排煙系統的風機宜單獨設置。排煙風機的位置宜處于排煙區的同層或上層

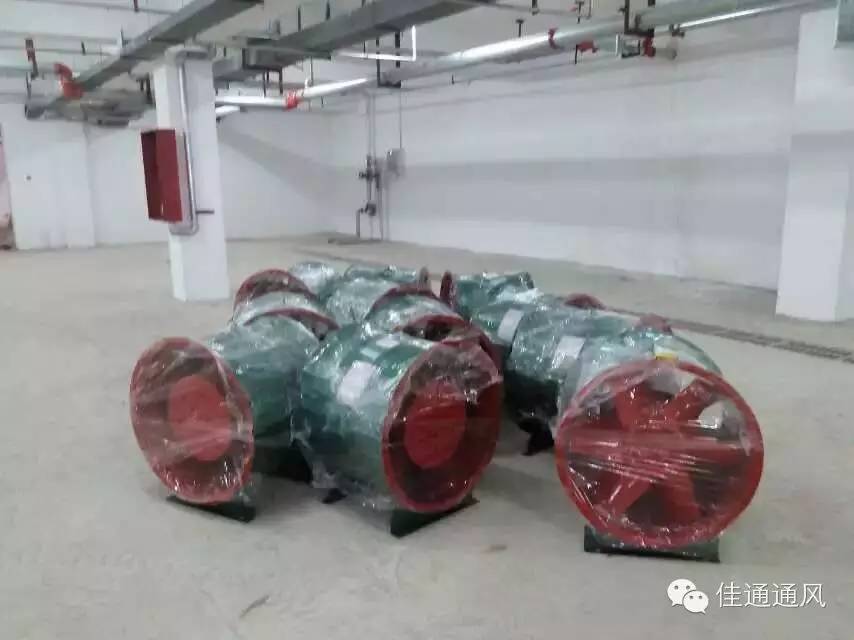

HTF型消防高溫排煙風機應用

HTF型消防高溫排煙風機可作為各種建筑物專業用消防排煙，也可以用于樓房、礦井、涵洞、地下鐵路等排煙風機，如地下車庫，平時做排風換氣用，需要時作為大風量排煙用，也可以用于烘烤暖房高溫氣體的傳送。該產品具有性能穩定、質量可靠、風量大、噪聲低、能耗小、節能效果顯著等特點。符合《高層建筑、民用建筑設計防為規范》GBJ500-45-95的規定，是城鎮建設消防排煙通風換氣的一種不可缺少的新型風機。
