SDS隧道射流風機特點及安裝注意事項是什么？隧道射流風機詳細介紹
SDS隧道射流風機效率明顯優于常規軸流風機，隧道射流風機產品其各項性能指標及耐腐蝕性、耐高溫性、可靠性等技術要求完全適應各類地鐵、隧道的使用，優化系統工程配套設備產品。
隧道射流風機外殼由進口專用機床旋壓翻邊成形，既保證機殼的同軸度和強度，又保證葉片徑向間隙，表面噴塑處理，外形美觀且防腐性能優良。
風機葉片、輪轂由高壓鑄造機鋁合金模壓成形，產品強度高、一致性好，保證良好的風機運轉平穩性。風機配套全封閉鼠籠式電機，絕緣等級H級，防腐等級IP55，適應各種隧道環境的使用要求。
隧道射流風機分帶消聲器和不帶消聲器[進出口加集(散)流器]二種規格，又分單向射流風機（SDS）和可逆式（雙向）射流風機[SDS(R)]二種通風形式。可逆式射流風機在緊急狀態下的正反轉切換時間極為重要，SDS(R)可逆式射流風機有電子式和機械式二種切換方法，可以在30秒鐘內正反轉切換到風機額定轉速。
SDS隧道射流風機規格從Ф630mm~Ф1600mm，最大推力3500N，風量大小可以通過改變葉片數和葉片角度來滿足要求，對任一負載和工況均可選擇到合適的風機。

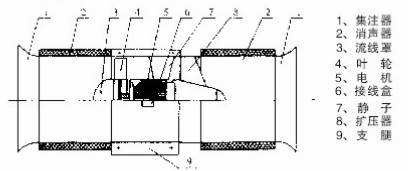

SDS隧道射流風機特點
SDS隧道射流風機采用先進的工藝取得良好的質量保證，風機外殼采用美國進口專用機床旋壓翻邊成形，葉輪優內壁經精加工，即保證機殼的同軸度和強度，又保證葉片徑向間隙，外表經熱浸鍍鋅處理，外形美觀并防腐性能優良，風機葉片、輪轂采用日本東芝公司全數控鏜、銑加工中心加工成壓鑄模形腔，分別在高壓鑄造機進行鋁合金高（低）壓鑄成形。經公路隧道、鐵路隧道、水利大壩工程等用戶實際使用證明，該風機各項性能指標及耐腐蝕、可靠性、經濟性等技術、質量要求和經濟指標完全能適應各類隧道、地鐵的使用。
注：射流風機兩端消音器長度有1D、2D兩種，1D、2D表示消音器的長度是同型號風機風筒直徑的1倍、2倍。
SDS隧道射流風機主要參數
| SDS系列隧道射流風機 主要參數 | ||||||||||
| 機號 | 電機 | 轉速 | 葉片 | 流量 | 出口風速 | 軸向推力 | 電機功率 | 推力功率 | 1D噪聲 | 2D噪聲 |
| № | 極數 | （r/min) | 角度 | （m3/h） | （m/s) | （N） | （KW） | （N/kw） | dB（A） | dB（A） |
| 4.0 | 2P | 2840 | D1 | 3.0 | 23.9 | 102 | 2.2 | 46.4 | 73 | 71 |
| D2 | 2.7 | 21.5 | 82 | 1.5 | 54.7 | 70 | 68 | |||
| 2830 | D3 | 2.4 | 19.1 | 68 | 1.1 | 61.8 | 68 | 66 | ||
| D4 | 2.0 | 15.9 | 46 | 0.75 | 61.3 | 66 | 64 | |||
| 5.0 | 2P | 2900 | D1 | 6.3 | 31.1 | 245 | 7.5 | 21.7 | 75 | 73 |
| 2890 | D2 | 5.8 | 29.6 | 210 | 5.5 | 38.2 | 73 | 71 | ||
| 2840 | D3 | 5.0 | 25.5 | 155 | 4 | 38.8 | 71 | 69 | ||
| D4 | 4.1 | 20.9 | 107 | 2.2 | 48.6 | 67 | 65 | |||
| 5.6 | 2P | 2930 | D1 | 8.4 | 34.1 | 340 | 11 | 30.9 | 75 | 73 |
| 2900 | D2 | 7.6 | 30.9 | 280 | 7.5 | 37.3 | 73 | 71 | ||
| 2890 | D3 | 6.7 | 27.2 | 210 | 5.5 | 38.2 | 71 | 69 | ||
| D4 | 6.0 | 24.4 | 175 | 4 | 43.8 | 69 | 67 | |||
| 4P | 1400 | D1 | 4.0 | 16.2 | 82 | 1.1 | 74.54 | 63 | 61 | |
| D2 | 3.7 | 15.1 | 71 | 1.1 | 64.5 | 61 | 60 | |||
| 2/4P | 2930/1400 | D1 | 8.4/4.0 | 34.1/16.2 | 340/82 | 12.5/2.8 | 30.9/74.5 | 75/63 | 73/61 | |
| 2900/1400 | D2 | 7.6/3.7 | 30.9/15.1 | 280/71 | 8./2 | 37.3/64.5 | 73/61 | 71/60 | ||
| 6.3 | 2P | 2930 | D1 | 11.2 | 35.8 | 480 | 15 | 32.0 | 75 | 73 |
| D2 | 10.0 | 32.0 | 375 | 11 | 34.1 | 73 | 71 | |||
| 2900 | D3 | 8.6 | 27.5 | 280 | 7.5 | 37.3 | 71 | 69 | ||
| D4 | 7.8 | 25.0 | 230 | 5.5 | 41.8 | 68 | 67 | |||
| 4P | 1430 | D1 | 5.4 | 17.3 | 117 | 2.2 | 53.2 | 63 | 62 | |
| 1400 | D2 | 4.6 | 14.7 | 85 | 1.5 | 56.7 | 61 | 60 | ||
| 2/4P | 2930/1430 | D1 | 11.2/5.4 | 35.8/17.3 | 480/117 | 16/3.8 | 32.0/53.2 | 75/63 | 73/61 | |
| 2930/1400 | D2 | 10.0/4.6 | 32.0/14.7 | 375/85 | 12.5/2.8 | 34.1/56.7 | 73/61 | 71/60 | ||
| 7.1 | 2P | 2930 | D1 | 13.3 | 33.7 | 555 | 18.5 | 30.0 | 75 | 73 |
| D2 | 12.2 | 30.8 | 465 | 15 | 31.0 | 73 | 71 | |||
| 2900 | D3 | 10.8 | 27.3 | 365 | 11 | 33.2 | 72 | 70 | ||
| D4 | 8.5 | 24.1 | 285 | 7.5 | 38.0 | 69 | 67 | |||
| 4P | 1430 | D1 | 6.5 | 16.4 | 132 | 2.2 | 60.0 | 63 | 62 | |
| 1400 | D2 | 6.0 | 15.2 | 112 | 1.5 | 74.7 | 61 | 60 | ||
| 2/4P | 2930/1430 | D1 | 13.3/6.5 | 33.7/16.4 | 555/132 | 18.5/2.2 | 30.0/60.0 | 75/63 | 73/62 | |
| 2930/1400 | D2 | 12.2/6.0 | 30.8/15.2 | 465/112 | 16/3.8 | 31.0/74.7 | 73/61 | 71/60 | ||
| 8.0 | 4P | 1460 | D1 | 13.8 | 29.5 | 450 | 15 | 30.0 | 75 | 73 |
| D2 | 12.8 | 27.5 | 390 | 11 | 35.5 | 74 | 72 | |||
| 1440 | D3 | 11.0 | 24.3 | 310 | 7.5 | 41.3 | 72 | 70 | ||
| D4 | 10.0 | 21.9 | 250 | 5.5 | 45.5 | 70 | 68 | |||
| 6P | 960 | D1 | 8.9 | 19.9 | 200 | 4 | 50.0 | 68 | 66 | |
| D2 | 8.3 | 18.1 | 170 | 3 | 56.7 | 67 | 65 | |||
| 4/6P | 1460/960 | D1 | 13.8/8.9 | 29.5/19.9 | 450/200 | 15.5/5.1 | 30.0/50.0 | 75/68 | 73/66 | |
| 1460/960 | D2 | 12.8/8.3 | 27.5/18.1 | 390/170 | 12./4 | 35.5/56.7 | 74/67 | 74/65 | ||
| 9.0 | 4P | 1470 | D1 | 19.4 | 33.2 | 725 | 22 | 33.0 | 75 | 73 |
| 1460 | D2 | 17.6 | 30.2 | 610 | 18.5 | 33.0 | 73.5 | 71.5 | ||
| 1440 | D3 | 16.0 | 27.2 | 550 | 15 | 36.7 | 72 | 70 | ||
| D4 | 12.4 | 22.3 | 340 | 7.5 | 45.3 | 68 | 66 | |||
| 6P | 970 | D1 | 12.0 | 21.7 | 315 | 7.5 | 42.0 | 68 | 66 | |
| 960 | D2 | 11.2 | 19.5 | 260 | 5.5 | 47.3 | 66 | 64 | ||
| 4/6P | 1470/970 | D1 | 19.4/12.0 | 33.2/21.7 | 725/315 | 24/8.5 | 30.2/37.1 | 75/68 | 72/66 | |
| 1470/960 | D2 | 17.6/11.2 | 30.2/19.5 | 610/260 | 18/6.2 | 33.0/47.3 | 73.5/66 | 71.5/65 | ||
| 10.0 | 4P | 1470 | D1 | 24.8 | 33.1 | 950 | 30 | 31.7 | 75 | 73 |
| D2 | 22.1 | 29.5 | 750 | 22 | 34.1 | 73 | 71 | |||
| 1460 | D3 | 18.8 | 26.0 | 550 | 15 | 36.7 | 71 | 69 | ||
| D4 | 17.4 | 23.9 | 450 | 11 | 40.9 | 68 | 66 | |||
| 6P | 970 | D1 | 16.2 | 23.2 | 415 | 11 | 37.7 | 68 | 66 | |
| D2 | 13.8 | 18.8 | 330 | 5.5 | 60.0 | 66 | 64 | |||
| 4/6P | 1470/970 | D1 | 24.8/16.2 | 35.1/23.2 | 950/415 | 33./11 | 31.7/37.7 | 75/68 | 72/66 | |
| D2 | 22.1/13.8 | 29.5/18.8 | 750/330 | 24/8.5 | 31.3/38.8 | 73/66 | 71/64 | |||
| 11.2 | 4P | 1470 | D1 | 35.4 | 35.9 | 1526 | 55 | 28.0 | 76 | 74 |
| 1480 | D2 | 32.2 | 32.7 | 1220 | 37 | 33.0 | 75 | 73 | ||
| 1470 | D3 | 30.2 | 30.7 | 1080 | 30 | 36.0 | 73.5 | 71.5 | ||
| 1460 | D4 | 26.1 | 26.5 | 8.5 | 22 | 36.6 | 72 | 70 | ||
| D5 | 22.8 | 23.1 | 640 | 15 | 42.7 | 69 | 67 | |||
| 6P | 970 | D1 | 20.5 | 21.0 | 530 | 11 | 48.2 | 68 | 66 | |
| D2 | 19.6 | 20.0 | 475 | 7.5 | 63.31 | 67 | 62 | |||
| 4/6P | 1480/970 | D1 | 32.2/20.5 | 32.7/21.0 | 1220/530 | 38/13 | 21.1/40.8 | 75/68 | 73/66 | |
| 1470/970 | D2 | 30.2/19.6 | 30.7/20.0 | 1080/475 | 33/.11 | 21.7/43.2 | 73.5/67 | 71.5/65 | ||
| 12.5 | 4P | 1080 | D1 | 40.2 | 21.8 | 1470 | 45 | 21.7 | 75 | 73 |
| 1480 | D2 | 37.2 | 30.3 | 1260 | 37 | 34.1 | 73.5 | 71.5 | ||
| 1470 | D3 | 30.1 | 24.5 | 860 | 22 | 39.1 | 70 | 69 | ||
| D4 | 28.1 | 22.9 | 750 | 18.5 | 40.5 | 69 | 67 | |||
| 6P | 970 | D1 | 25.4 | 20.7 | 640 | 15 | 42.7 | 68 | 66 | |
| D2 | 23.2 | 18.9 | 550 | 11 | 50.0 | 67 | 65 | |||
| 4/6P | 1480/970 | D1 | 40.2/25.4 | 32.8/20.7 | 1470/640 | 47/16 | 31.3/40.0 | 75/68 | 75/68 | |
| D2 | 37.2/23.2 | 30.3/18.9 | 1260/550 | 38/13 | 33.2/42.3 | 73.5/65 | 73.5/65 | |||

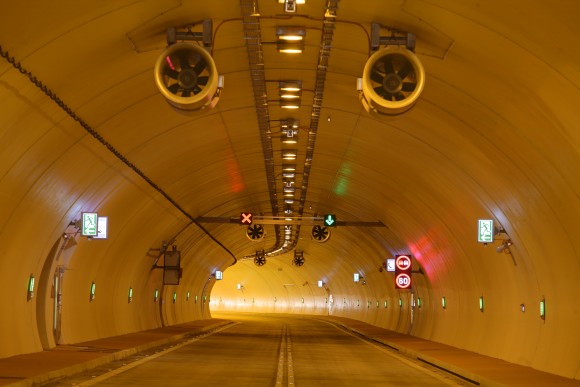

SDS隧道射流風機應用
隧道射流風機主要用于地下隧道或者交通交通隧道的通風換氣以及發生火災時的消防排煙，是一種應用范圍廣泛的工業風機類型，具有壓力高流量大的特點并具有效率高，節能、噪音低、安裝方便等特點，能在隧道中起到重要作用，是一種高壓力，低噪聲，高效軸流風機。
鐵路隧道以及公路隧道是我們最常見的隧道類型，我們知道，隧道是位于地質層之下的一種建筑物，地下隧道的建設更是在密封環境下進行，尤其是不少隧道長度都比較長，因此其通風效果難以保證。
空氣如果無法得到充分的置換會產生嚴重的生產事故，因此需要通風機進行空氣的置換。

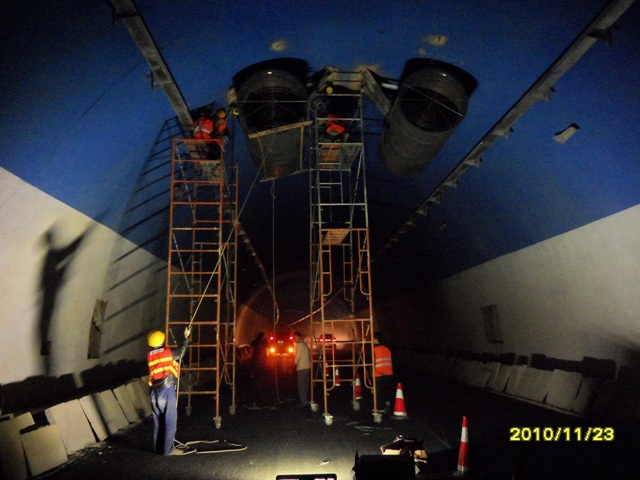

隧道射流風機安裝方法
隧道射流風機一般懸掛在隧道頂部或兩側，不占用交通面積，不需另外修建風道，土建造價低；
隧道射流風機安裝容易，運行、維護簡單，是一種很經濟的通風方式。
隧道射流風機在安裝時一般有以下幾點注意事項：
1、風機的基礎要求水平、堅固，且基礎高度≥200mm.
2、風機與風管采用風機軟連接（柔性材料且不燃燒）連接，長度不宜小于200mm、管徑與風機進出口尺寸相同。為保證風機軟連接在系統運轉過程中不出現扭曲變形，應安裝的松緊適度。對于裝在風機吸入端的帆布軟管，可安裝稍緊些，防止風機運轉時被吸入，減少帆布軟管的截面尺寸。
3、隧道風機的鋼支架必須固定在混凝土基礎上，風機其鋼支架與基礎之間必須增加橡膠減振墊。全部風機及電動機組件都安裝在整塊的鋼支架上，鋼地架安裝在基礎頂部的減振墊上，減振墊最好用多孔型橡膠板。
4、隧道風機出口的管徑只能變大、不能變小，最后出風口要安裝防蟲網，偏向上出風時須增加風雨帽。
